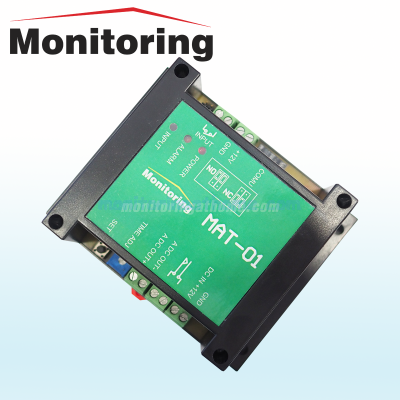

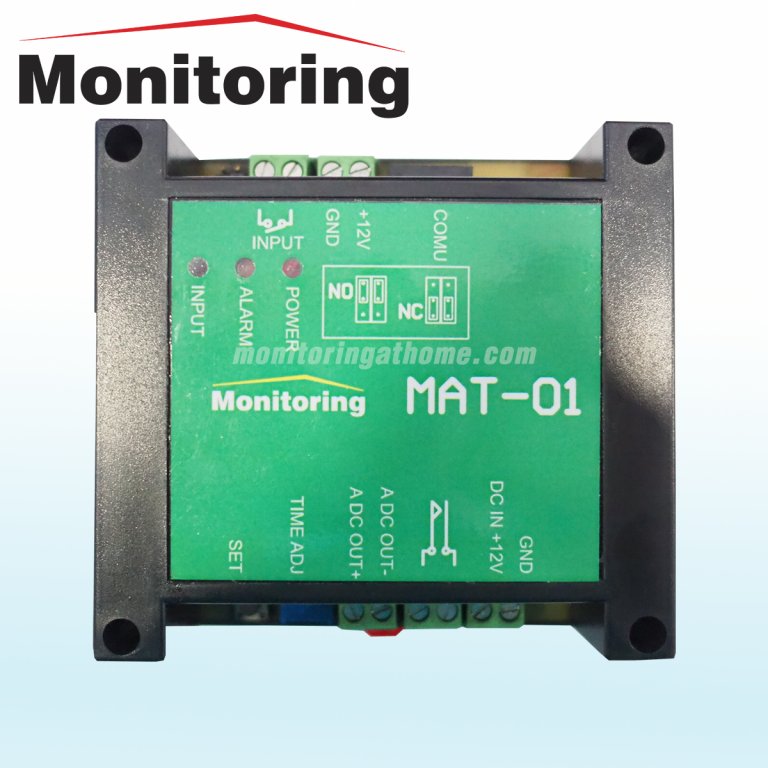

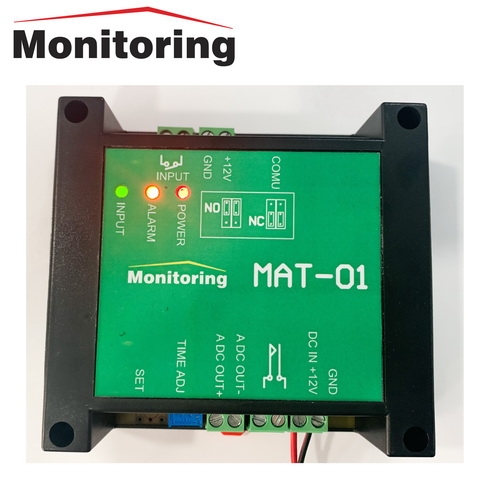

MINI Alarm With Timer

CodeMAT-01
Qty
MINI Alarm With Timer  ชุด Alarm ขนาดเล็ก 1 Input 2 Output  สำหรับงาน แจ้งเตือน หรือ Security ใช้เป็นalarm เชื่อมต่อ Input กับเซนเซอร์ เดินสายต่างๆ   มี Output 12 DC และ 220V AC

MINI Alarm With Timer  ชุด Alarm ขนาดกระทัดรัด  1 Input 2 Output สำหรับงานทั่วไป ใช้ เป็น alarm เชื่อมต่อ Input กับเซนเซอร์ เดินสายต่างๆ   มี Output 12 DC และ 220V AC







การนำไปใช้งาน

- ใช้งาน เป็น MINI Fire Alarm
- ใช้ งานเป็น Alarm ร่วมกับ Beam Sensor
- ระบบเปิดปิดไฟอัตโนมัติ ใช้งาน เป็น Alarm ร่วมกับ เซนเซอร์ แล้ว นำไป สั่งเปิด ปิด ไฟ 220 VAC

ตัวอย่างการเชื่อมต่อขับโหลด DC เช่น ไซเรน หรือ หลอดไฟ 12V

mini alarm

ตัวอย่าง การเชื่อมต่อขับโหลด AC220V เช่น ขับโหลดมอเตอร์  หรือ หลอดไฟ LED 220VAC



Specification

Input 220VAC
- ZONE Input  NO/NC selection
-Adjust time delay  0-14 Min
- Output : 12VDC and 220VAC
- Auto Reset

การทำงาน

เมื่อ อินพุท (เซนเซอร์ )Trigged

- Output 12V จ่ายไฟ 12 DC VDC
    อุปกรณ์ที่แนะนำ   Lamp 12 V, Siren 12V  เป็นต้น

-
รีเลย์ เอ้าท์พุท 220 VAC ทำงาน
   สามารถนำไป เปิดอุปกรณ์ไฟฟ้า หรือ หลอดไฟไม่เกิน 500 Watt

หน่วงเวลา เอ้าท์พุท ตาม เวลาที่เรากำหนดไว้ (0-15 นาที)

* หมายเหตุ Output 12V และ 220V ยังคงสถานะ On จนกระทั่งครบเวลาหน่วง



 ตัวอย่างการประยุกต์ ใช้งาน ที่ 1

วัตถุประสงค์

เปิดปิดไฟอัตโนมัติ
เปิดปิดไฟ เมื่อมีคนเดินผ่าน
ดับเอง หลังจาก ครบกำหนดเวลา

Input  : คือ PIR sensor  (ตัวตรวจจับความเคลื่อนไหว )
Ouput : คือ เปิดไฟ 2 หลอด
Timer : ตั้งไว้ 60 วินาที


Step 1:  เซนเซอร์ตรวจจับได้
Step 2:  ไฟถูกเปิด   (นับถอยหลัง 60 วินาที แล้ว ไฟจะดับเอง)
Step 3:  มีคน เดินผ่านมาอีกรอบ ขณะ ที่เวลา นับไปได้ 35 วิ
Step 4:  เวลาจะจะเริ่มนับใหม่
Step 5:  จนสงบนิ่ง 60 วินาที   ไฟจะดับ

ระยะเวลาที่ไฟถูกเปิด 60 วินาที +  35 วินาที

 --------------------------------------------

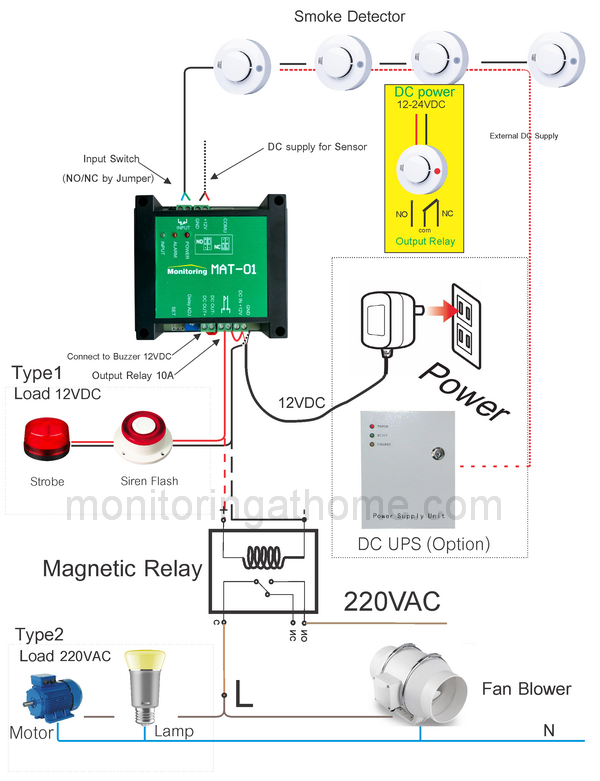

ตัวอย่างการประยุกต์ ใช้งาน ที่ 2

วัตถุประสงค์
ระบบเตือนภัย แจ้งเตือนด้วยเสียง
ไซเรน และ เปิดพัดลมดูดอากาศ เมื่อตรวจจับควันได้


Input  : Smoke Detector (ตัวตรวจจับควัน)
Ouput : 1. Siren With Flashing 12VDC
            2. เปิดพัดลมดูดอากาศ 220 V

Timer : ตั้งไว้ 60 วินาที

Step 1:  เซนเซอร์ตรวจจับควัน หรือความร้อน ได้   Smoke ทำงานค้าง NC -> NO
Step 2:  ไซเรน ดัง (ต่อเนื่องขณะ ที่ควันยังหนาแน่น )   พัดลมดูดอากาศทำงาน
Step 3:  ควันจางหาย Smoke  กลับสู่สภาวปกติ NO -> NC
Step 4:  เวลาจะจะเริ่มถอยหลัง
Step 5:  จนสงบนิ่ง 60 วินาที   ไซเรนดับ พัดลมหยุดทำงาน

ไซเรนและพัดลม จะทำงาน เท่ากับ ระยะเวลาที่ตรวจจับควันได้ จนควันจางหาย +  60 วินาที

-------------------------------------------------------------------------------

การเชื่อมต่อ กรณี ต้องการ เปิดปิดโหลด มากกว่า 1000 W

เช่น
- เปิดปิดไฟ จำนวนหลายดวง มากกว่า 500 W ขึ้นไป
- เปิดปิด แอร์
